Trong mọi dự án nâng hạ hạng nặng, sơ đồ tải trọng cẩu 100 tấn chính là “bản đồ an toàn” giúp kỹ sư và đơn vị thi công kiểm soát rủi ro. Khi hiểu và áp dụng đúng sơ đồ tải trọng, bạn tránh được quá tải, lật cẩu, hư hỏng thiết bị và chậm tiến độ.
Với kinh nghiệm vận hành nhiều dòng xe cẩu 100 tấn cho công trình nhà xưởng, cầu đường, kết cấu thép, Khánh Mai Group chia sẻ chi tiết cách đọc, cách áp dụng và các lưu ý quan trọng. Bài viết này sẽ giúp bạn nắm rõ bản chất bảng tải trọng, cách lựa chọn cấu hình cẩu phù hợp và tối ưu chi phí khi thuê cẩu 100 tấn.
Khái niệm và cấu trúc sơ đồ tải trọng cẩu 100 tấn

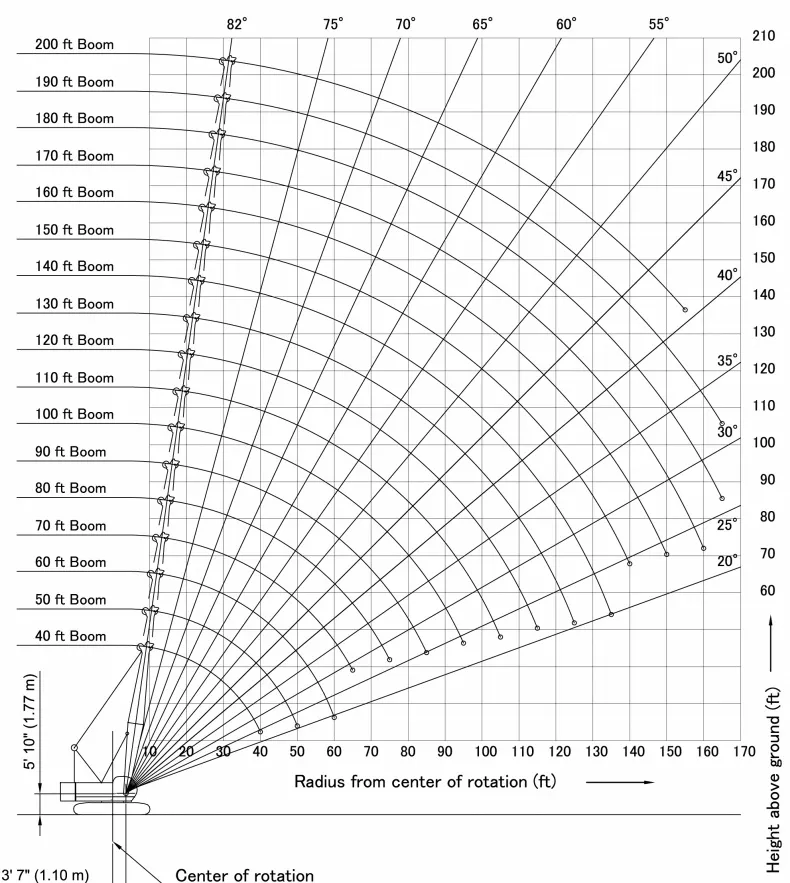

Sơ đồ tải trọng cẩu 100 tấn (load chart) là bảng hoặc biểu đồ do nhà sản xuất cung cấp, thể hiện tải trọng làm việc an toàn theo từng cấu hình cẩu. Thông thường, biểu đồ tải trọng cần cẩu 100 tấn thể hiện mối quan hệ giữa tầm với, chiều dài cần và tải trọng nâng tối đa.
Với các hạng mục có tải trọng nhỏ hơn, bạn có thể tham khảo thêm sơ đồ tải trọng cẩu 70 tấn phù hợp cho các ca nâng trung bình để chọn đúng cấu hình thiết bị. Hiểu đúng cấu trúc sơ đồ tải trọng là bước đầu tiên để lựa chọn phương án nâng hạ an toàn và hiệu quả cho từng loại công trình.
- Trục hoặc cột thể hiện bán kính làm việc (tầm với từ tâm quay đến tâm tải).
- Cột hoặc đường cong thể hiện chiều dài cần, góc cần và cấu hình jib nếu có.
- Dòng số thể hiện tải trọng cho phép tại mỗi điểm làm việc, tính toán theo điều kiện ổn định và sức bền.
- Các ghi chú về cấu hình chân chống, đối trọng, kiểu móc cẩu, dây treo, là phần không thể bỏ qua khi dùng bảng tải trọng cẩu 100 tấn.
Cách đọc sơ đồ tải trọng cần cẩu 100 tấn theo từng bước
Để áp dụng sơ đồ tải trọng cần cẩu 100 tấn vào thực tế, bạn cần tuân thủ quy trình đọc rõ ràng, không suy đoán cảm tính. Việc hiểu từng bước giúp đội ngũ thi công nhanh chóng kiểm tra tải trọng làm việc an toàn trước khi cẩu. Nếu muốn đào sâu hơn về các phép tính liên quan đến tải và bán kính làm việc, bạn có thể xem hướng dẫn chi tiết cách tính tải trọng cẩu cho từng cấu hình làm việc. Khi thao tác đúng, sơ đồ tải trọng trở thành công cụ kiểm soát rủi ro cực kỳ hiệu quả cho mọi ca nâng hạ.
- Xác định vị trí đặt cẩu, bán kính làm việc dự kiến và cao độ cần đưa tải đến (theo bản vẽ thi công).
- Chọn loại cẩu (bánh lốp, bánh xích) và cấu hình cần, đối trọng phù hợp trước khi tra bảng tải trọng cẩu 100 tấn.
- Tra trên biểu đồ tải trọng cẩu 100 tấn đúng cột chiều dài cần và dòng bán kính làm việc tương ứng.
- Đối chiếu tải trọng cho phép với trọng lượng thực tế của hàng hóa (kèm theo pallet, móc treo, sling, khung nâng…).
- Áp dụng thêm hệ số an toàn, thông thường chỉ nên sử dụng 70–80% tải trọng làm việc cho phép trong sơ đồ tải trọng.
- Nếu tải trọng thực tế vượt ngưỡng cho phép, cần thay đổi cấu hình cẩu, vị trí đặt cẩu hoặc phân chia tải thành nhiều lần nâng.
Các yếu tố ảnh hưởng đến bảng tải trọng cẩu 100 tấn ngoài sơ đồ

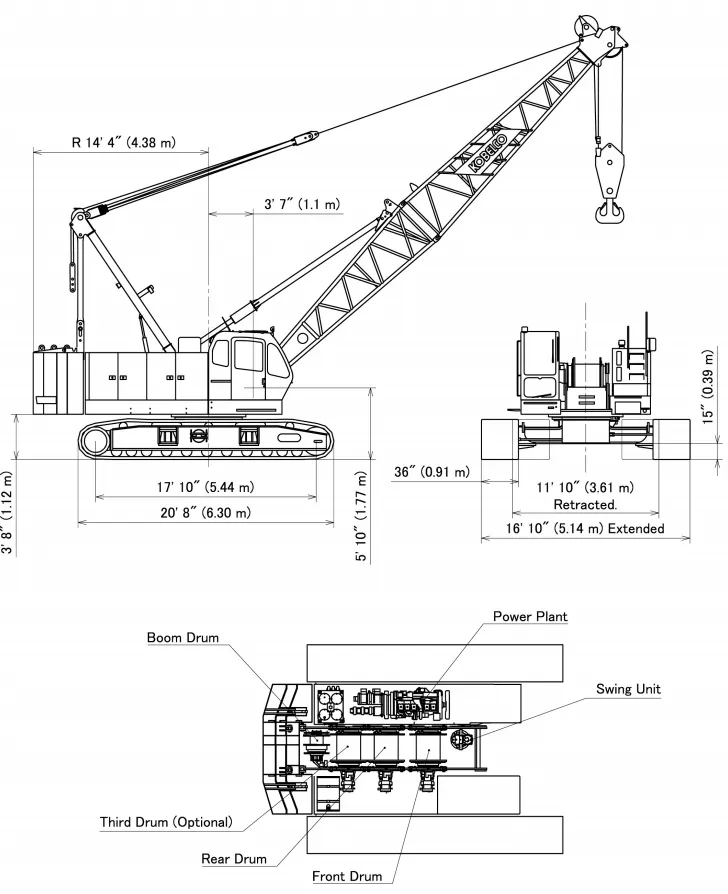

Dù bảng tải trọng cẩu 100 tấn đã tính toán kỹ theo tiêu chuẩn nhà sản xuất, thực tế công trường luôn tồn tại nhiều yếu tố làm thay đổi điều kiện làm việc của cần cẩu. Kỹ sư và đội ngũ vận hành cần hiểu rõ để không áp dụng sơ đồ tải trọng một cách máy móc. Đối với từng model cụ thể, bạn có thể đối chiếu thực tế với tài liệu sơ đồ tải trọng cẩu 100 tấn Kobelco CK1000 dạng PDF chi tiết mà nhà sản xuất cung cấp. Khi xem xét đồng thời các yếu tố này, kế hoạch nâng hạ sẽ an toàn và sát thực tế hơn.
- Nền móng và địa chất: Nền đất yếu, lún, dốc hoặc có hố ngầm làm giảm đáng kể khả năng chịu tải dù sơ đồ tải trọng cần cẩu cho phép nâng.
- Cấu hình chân chống: Mở chân chống toàn phần, bán phần hoặc không mở hết làm thay đổi vùng làm việc an toàn ghi trong sơ đồ tải trọng cẩu 100 tấn.
- Gió và thời tiết: Gió mạnh, mưa lớn, mặt tải rộng (panel, tấm tôn, kết cấu thép dài) dễ gây lật, xoay tải ngoài dự kiến.
- Cách buộc tải: Góc treo sling, loại móc cẩu, khung nâng, tăng đơ… đều làm thay đổi tải trọng phân bố lên cần cẩu.
- Kinh nghiệm người vận hành: Người lái cẩu thiếu kinh nghiệm dễ đánh giá sai bán kính làm việc, dẫn đến dùng sai vùng trên biểu đồ tải trọng cẩu.

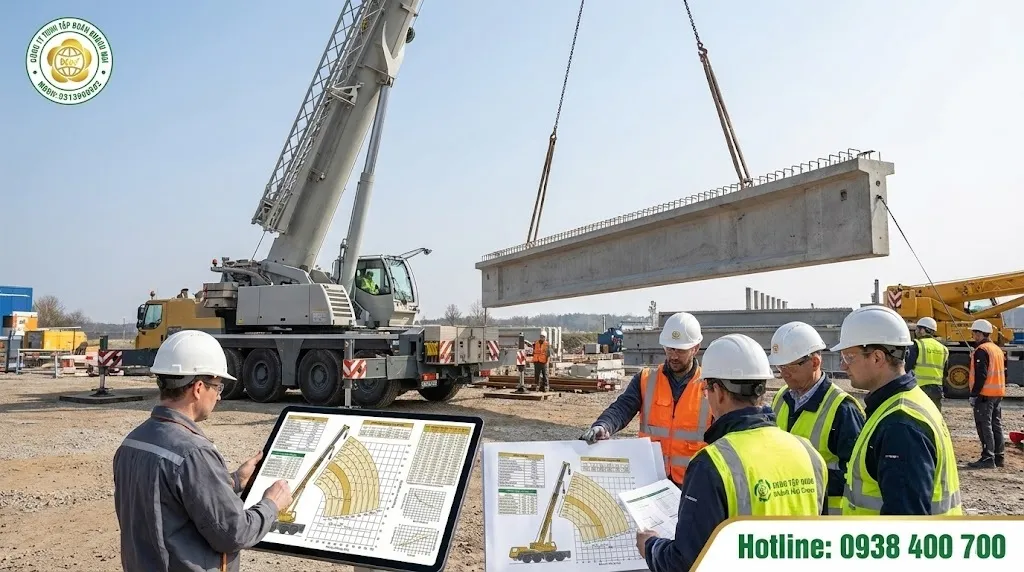

Ví dụ thực tế áp dụng sơ đồ tải trọng khi thuê xe cẩu 100 tấn
Khi thuê xe cẩu 100 tấn cho công trình nhà xưởng hoặc lắp đặt máy móc, việc mô phỏng trước tình huống nâng hạ theo sơ đồ tải trọng là bước không thể thiếu. Ví dụ đơn giản giúp bạn hình dung rõ hơn cách đọc và áp dụng bảng tải trọng cẩu 100 tấn vào từng ca nâng cụ thể. Nhờ đó, chủ đầu tư, chỉ huy trưởng và kỹ sư hiện trường dễ dàng thống nhất phương án cẩu lắp an toàn.
Giả sử cần nâng một máy 20 tấn vào bên trong nhà xưởng, bán kính làm việc khoảng 10 m, chiều cao móc 18 m. Kỹ sư sẽ tra sơ đồ tải trọng cẩu 100 tấn ở cấu hình cần tương ứng, kiểm tra tải trọng cho phép tại bán kính 10 m. Với các dự án sử dụng model IHI, đội ngũ kỹ sư có thể tham khảo thêm catalog tải trọng cẩu 100 tấn IHI CCH1000-5 PDF để đối chiếu bán kính và cấu hình nâng hạ trước khi chốt phương án.
Nếu sơ đồ cho phép 30 tấn, đội ngũ vận hành vẫn giữ biên an toàn, chỉ sử dụng tối đa 70–80% tải. Trong thực tế, các kỹ sư của Khánh Mai Group luôn dựng trước phương án, kiểm tra khoảng không vướng víu, đường vào cẩu, và chuẩn bị sẵn phương án dự phòng nếu điều kiện công trường thay đổi.
Dịch vụ cung cấp và tư vấn sơ đồ tải trọng cẩu 100 tấn chuyên nghiệp
Đối với các dự án lớn tại TPHCM và khu vực lân cận, nhu cầu dịch vụ xe cẩu 100 tấn kèm tư vấn sơ đồ tải trọng ngày càng cao. Chủ đầu tư không chỉ cần thiết bị mà còn cần đội ngũ có chuyên môn để kiểm tra tải, bán kính, vị trí đặt cẩu và phương án cẩu lắp tổng thể.
Bạn có thể tìm hiểu thêm về năng lực và đội xe cẩu hạng nặng tại đây để có cơ sở so sánh trước khi triển khai công trình. Một đơn vị am hiểu sâu về sơ đồ tải trọng cẩu 100 tấn sẽ giúp bạn giảm rủi ro, tiết kiệm thời gian và chi phí thi công.
- Khảo sát hiện trường, đo đạc bán kính, cao độ, kiểm tra nền móng và chướng ngại.
- Lập phương án nâng hạ kèm biểu đồ tải trọng cẩu 100 tấn cho từng cấu hình làm việc.
- Đề xuất loại xe cẩu, cấu hình chân chống, số lượng nhân lực hỗ trợ phù hợp với tiến độ.
- Bố trí lái cẩu, tín hiệu viên, rigger nhiều kinh nghiệm để thực hiện ca nâng an toàn, đúng kế hoạch của Khánh Mai Group.
FAQ về sơ đồ tải trọng cẩu 100 tấn và dịch vụ xe cẩu
Mục câu hỏi thường gặp giúp bạn giải đáp nhanh các thắc mắc xoay quanh sơ đồ tải trọng cẩu 100 tấn, cách ứng dụng vào công trình thực tế và dịch vụ thuê xe cẩu. Nội dung được tổng hợp từ kinh nghiệm thi công nhiều dự án nâng hạ hạng nặng, phù hợp cho cả kỹ sư lẫn chủ đầu tư đang cần tối ưu chi phí và đảm bảo an toàn.
Sơ đồ tải trọng cẩu 100 tấn dùng cho những loại cẩu nào?
Thông thường, sơ đồ tải trọng cần cẩu 100 tấn được cung cấp cho từng model cụ thể, có thể là cẩu bánh lốp, cẩu bánh xích hoặc cẩu tự hành. Mỗi dòng cẩu có cấu trúc cần, đối trọng, chân chống khác nhau nên sơ đồ tải trọng cũng hoàn toàn riêng biệt. Khi thuê xe cẩu 100 tấn, bạn cần yêu cầu đúng sơ đồ tải trọng của model cẩu sẽ sử dụng, tuyệt đối không “ước lượng” theo một loại cẩu khác.
Làm sao biết tải trọng làm việc an toàn theo sơ đồ tải trọng?
Để xác định tải trọng làm việc an toàn, bạn tra đúng vị trí bán kính, chiều dài cần trên bảng tải trọng cẩu 100 tấn rồi nhân thêm biên an toàn. Thực tế thi công, nhiều đơn vị chỉ sử dụng khoảng 70–80% giá trị tải trong sơ đồ để hạn chế rủi ro do gió, lắc tải hoặc sai số cân nặng. Cách làm này giúp ca nâng ổn định hơn, đặc biệt với các kết cấu thép dài hoặc hàng có trọng tâm không đều.
Có thể tự nâng hạ mà không cần sơ đồ tải trọng cẩu 100 tấn không?
Câu trả lời là không nên, vì sơ đồ tải trọng cẩu 100 tấn là cơ sở kỹ thuật duy nhất được nhà sản xuất công bố cho từng cấu hình làm việc. Nếu không tra biểu đồ tải trọng, người vận hành rất dễ đánh giá sai khả năng nâng, nhất là khi thay đổi bán kính làm việc. Việc bỏ qua sơ đồ tải trọng không chỉ vi phạm quy trình an toàn mà còn có thể dẫn đến lật cẩu, gây thiệt hại lớn cho công trình.
Khi thuê xe cẩu 100 tấn, có được hỗ trợ tư vấn sơ đồ tải trọng không?
Với các đơn vị cung cấp dịch vụ xe cẩu 100 tấn tại TPHCM uy tín, tư vấn sơ đồ tải trọng luôn là một phần trong gói dịch vụ. Đội ngũ kỹ sư sẽ hỗ trợ kiểm tra bản vẽ thi công, tính toán bán kính, lựa chọn cấu hình cần và lập phương án nâng hạ chi tiết. Nhờ đó, bạn vừa đảm bảo an toàn, vừa tối ưu số giờ thuê cẩu và chi phí tổng thể cho dự án.
Kết luận và liên hệ dịch vụ cẩu 100 tấn
Hiểu và áp dụng đúng sơ đồ tải trọng cẩu 100 tấn là chìa khóa để mỗi ca nâng hạ diễn ra an toàn, đúng tiến độ và tiết kiệm chi phí. Từ việc đọc bảng tải trọng, đánh giá nền móng, kiểm soát bán kính làm việc cho đến lựa chọn cấu hình cẩu, tất cả cần được tính toán dựa trên dữ liệu chuẩn của nhà sản xuất và kinh nghiệm thực tế ngoài công trường.
